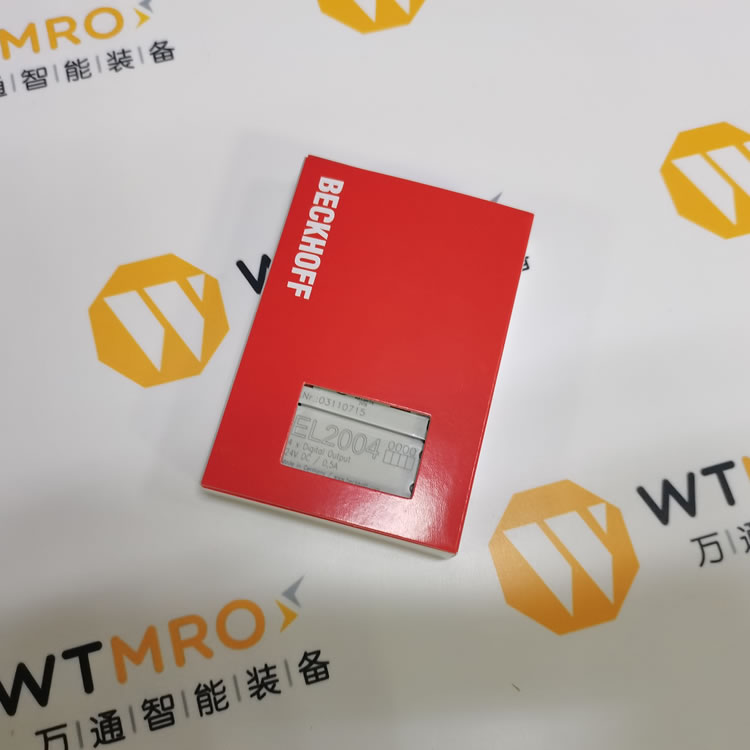

EL2004 數字量輸出端子模塊以電氣隔離的形式將自動化設備中的二進制 24 V DC 控制信號傳輸?shù)竭^程級中的執行器上。該款 EtherCAT 模塊有 4 個通道，每個通道都有一個 LED 指示燈顯示信號狀態。

功能特點：

• 可連接不同類型的負載（阻性負載、感性負載、燈具負載）

• 每通道最大輸出電流為 0.5 A

• 輸出端具有短路保護和極性反接保護功能

電氣參數

• 輸出數量：4路。

• 額定電壓：24V DC，允許波動范圍為-15%/+20%。

• 負載類型：支持阻性負載、感性負載和燈具負載。

• 最大輸出電流：每通道0.5A，具備短路保護功能。

• 短路電流：典型值小于2A。

• 反向電壓保護：具備該保護功能。

• 斷裂能：小于150mJ/通道。

• 開關時間：典型值TON為60μs，TOFF為300μs。

• E - bus電流消耗：典型值100mA。

• 電源觸點電流消耗：典型值15mA + 負載。

配置與隔離

• 過程映像位寬：4個輸出。

• 配置：無需地址或配置設置。

• 電氣隔離：500V（E - bus/場電位）。

物理與環境參數

• 重量：約55g。

• 工作溫度：-25...+60℃。

• 儲藏溫度：-40...+85℃。

• 相對濕度：95%，無冷凝。

性能與合規

• 抗振/抗沖擊性能：符合EN 60068 - 2 - 6/EN 60068 - 2 - 27標準。

• 抗電磁干擾/抗電磁輻射性能：符合EN 61000 - 6 - 2/EN 61000 - 6 - 4標準。

• 防護等級/安裝位置：IP20/可變。

• 可插拔接線：適用于所有ESxxxx端子模塊。

• 認證/標記：CE、CCC、UL、ATEX、IECEx、DNV GL。

• 防爆標志：ATEX為II 3G Ex ec IICT4 Gc；IECEx為Ex ec IICT4 Gc。
