模擬量輸入端子模塊 EL3204 可以直接連接 4 個電阻傳感器。測量值可以為阻值或溫度值。如果需要測量點的溫度，則可根據不同的傳感器特性（Pt100、Pt1000、NI120、NI1000、KTY 型等）在端子模塊中將阻值轉換為溫度值。EL3204 可以連接二線制傳感器。EtherCAT 端子模塊通過 LED 和 EtherCAT 過程映像中的狀態位顯示其測量狀態。

基本信息

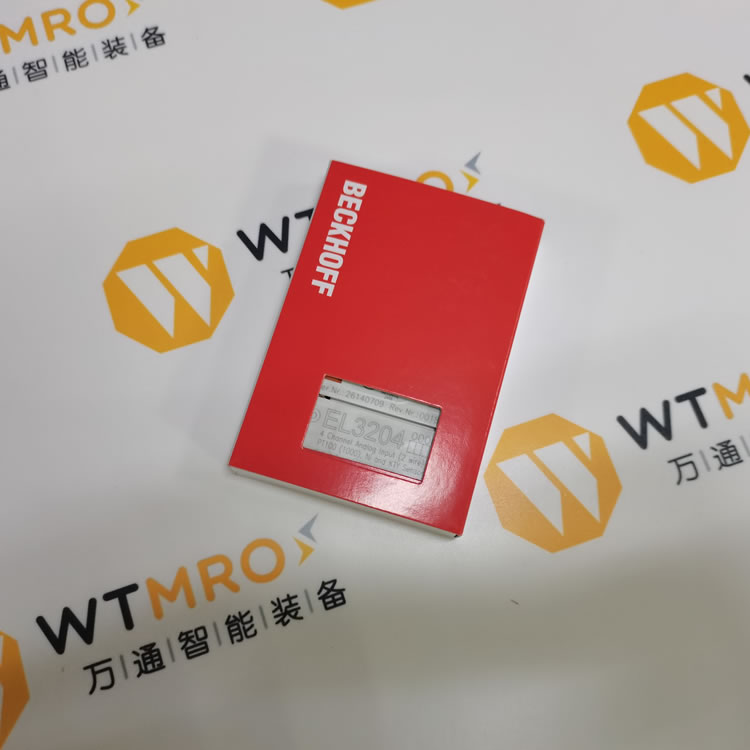

• 產品型號：EL3204

供電與信號傳輸

• 電源：通過 E - bus 供電

• 電氣隔離：500 V（E - bus/信號電壓）

• E - bus 電流消耗：典型值 190 mA

輸入特性

• 輸入數量：4

• 傳感器類型：Pt100、Pt200、Pt500、Pt1000、Ni100、Ni120、Ni1000，電阻測量（如電位計，10 Ω...1/4 kΩ），KTY 傳感器（類型見相關文檔資料）

• 輸入濾波極限頻率：典型值 1 kHz

• 連接方式：二線制

• 轉換時間：默認設置為約 85 ms，可配置為 2...800 ms

• 測量電流：< 0.5 mA（取決于負載）

測量性能

• 溫度范圍：-200...+850 °C（Pt 傳感器）；-60...+250 °C（Ni 傳感器）

• 分辨率：每數位 0.1°C

• 測量誤差：< ±0.5 °C，適用于 Pt 傳感器

• 過程映像中的位寬：4 x 32 位 RTD 輸入
